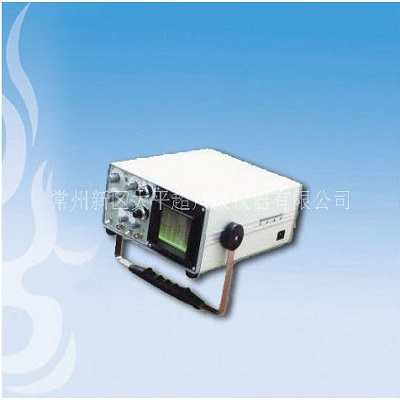

一、CUT-2001超聲波金屬探傷儀的概述：

    CUT-2001型超聲波金屬探傷儀為 A 型脈沖式超聲波探傷儀，由集成功能模塊和晶體管混合組成，耗電省，探傷靈敏度高，功率大，可交直流兩用，適合板材板波探傷、大型鑄件、鍛件的超聲波探傷主機交直流電源裝成一體化，交直流自動轉換，攜帶方便，是一臺寬頻帶，可靠性高，性能優異的超聲波金屬探傷儀，深受用戶歡迎，其主要特點如下：

    1、機內電池能連續工作8個小時以上，特別適合于探傷現場無交流電源或探傷現場不能用交流電源的用戶。

    2、采用高亮度，對角線為 120mm的大屏面矩形示波管，解決了電磁場干擾引起的波幅抖動，探傷人員長時間觀察不易引起眼睛疲勞。

    3、儀器定量測試范圍為 108dB，其中 1dB10 檔， 10dB6 檔， 6dB8 檔，適宜使用半波高度法探傷。增益微調，調節量約 18dB，調節時波幅升降平緩，無突變。

    4、所有集成電路，晶體管均設計在低電壓，小電流，低功耗狀態工作，經久耐用，可靠性高，故障少。

    5、使用交流電源供電時，儀器允許電網電壓在 300V-150V范圍內供電，儀器各項指標不變化，如電網電壓超出規定范圍，儀器能自動保護。

    6、機內關鍵部位短路，開路或接觸不良均能自動保護，以防止因連鎖反映造成故障范圍擴大。

二、CUT-2001超聲波金屬探傷儀的主要指標：

    1、 工作頻率： 0.5MHz — 16MHz

    2、 探傷靈敏度余量＞ 56dB（ 200mm/ φ 2 缺陷波）

    3、 始波寬度＜ 12mm （ 200mm/ φ 2 缺陷波滿刻度時）

    4、 回波寬度：＜ 5mm （ 縱波）

    5、 分辨力 X 值＞ 30dB

    6、 盲區≤ 10mm

    7、 水平線性誤差＜ 1 ％

    8、 垂直線性誤差＜ 3 ％

    9、 動態范圍：≥ 30dB

    10、電噪聲電平/靈敏度余量 4 ％/46dB

    11、衰減器精度：任相鄰 12dB 誤差＜ 0.5dB

    12、定量增益精度：48dB中任二檔誤差＜ 0.5dB

    13、探傷深度 0-300mm、0-3000mm 二檔連續覆蓋。

    14、重復頻率約 350Hz

    15、發射脈沖幅度＞ 550V

    16、使用電源：直流 12V±10％；交流 200v+20％

    17、功率：直流5W，(工作電流約 0.4A)；交流 10W

    18、體積：230mm × 130mm × 320mm （寬×高×深）

    19、重量：主機：3.4kg 、電池 1.8kg 、充電器 0.9kg

   （產品外觀及配置以實物為準）
